Robusta, costruita in acciaio inox per durare a lungo anche in condizioni gravose — progettata per efficienza di esercizio e portate elevate.
Ideale per liquidi puliti o con particelle solide fini: perfetta sulle linee alimentari, lattiero-casearie e delle bevande, dove affidabilità e igiene sono indispensabili, con manutenzione semplificata e costi di esercizio più bassi.
DIN 11851 di serie (IT) — Tri-Clamp, SMS, flange e altri attacchi su richiesta
Tenuta meccanica
Scelta in base al tuo fluido e alla sua temperatura di esercizio
Girante
Aperta, senza disco frontale
Pressione massima di mandata
4,5 bar a 50 Hz
Guarnizioni
EPDM
Conformità
Marcatura CE · Made in Italy
✓ AISI 316L a contatto prodotto
✓ Finitura lucidata per l'igiene
💬 Parli con chi la costruisce
📦 Spediamo in Europa e oltre
Come funziona
Dall’aspirazione alla mandata, in tre passaggi.
Il liquido entra dalla bocca di aspirazione, al centro del corpo pompa, e incontra la girante. La girante ruota con l’albero del motore elettrico a circa 2900 giri/min (3500 a 60 Hz) e, con la forza centrifuga, spinge il liquido verso il bordo esterno.
Lì il corpo pompa raccoglie il liquido e trasforma la sua velocità in pressione: il liquido esce dalla bocca di mandata, rivolta verso l’alto.
Portata e prevalenza dipendono dalla girante e dalla velocità di rotazione. Per questo la pompa si sceglie sulla curva H–Q: ci dici portata e prevalenza che ti servono e noi scegliamo, fra le 57 configurazioni, quella che lavora meglio nel tuo punto di lavoro.
Progetto e materiali
Cosa c’è dentro una FZ-CP.

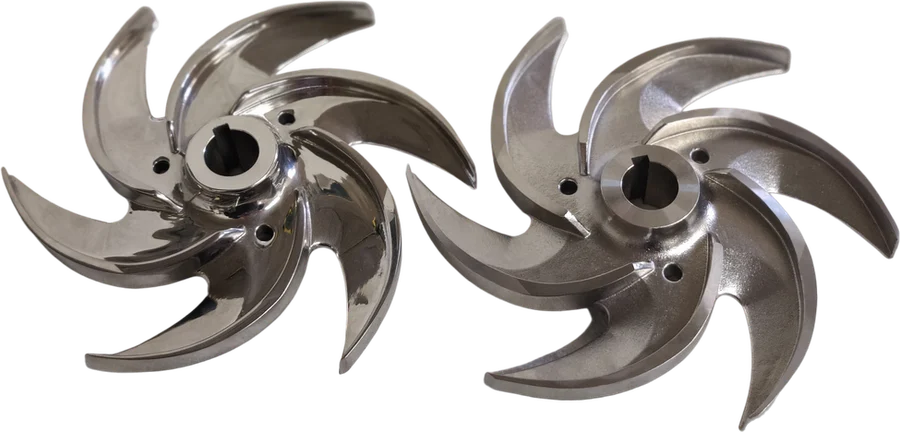

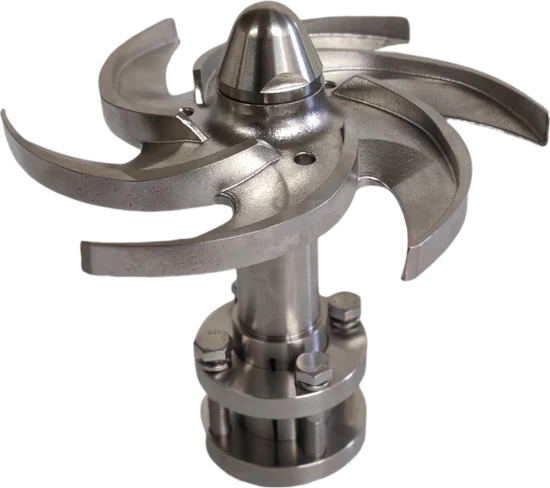

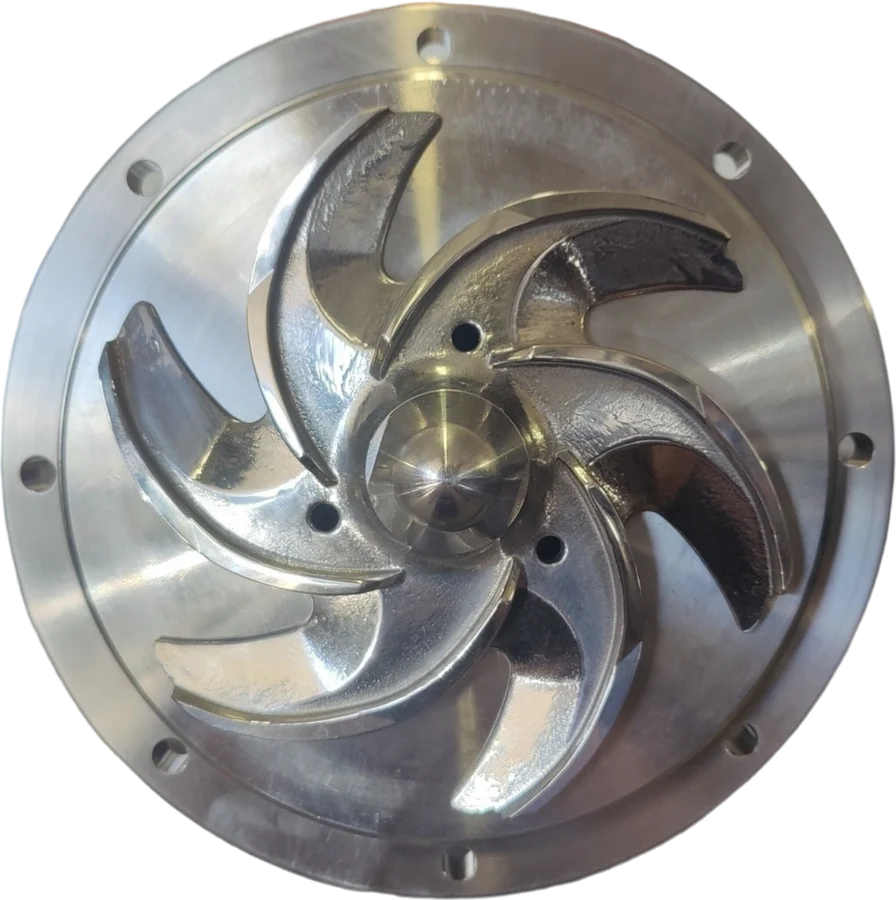

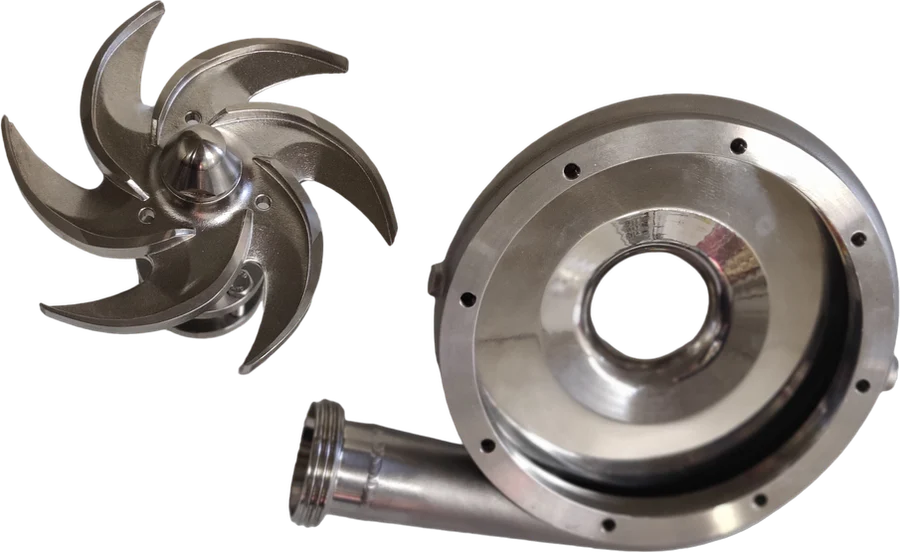

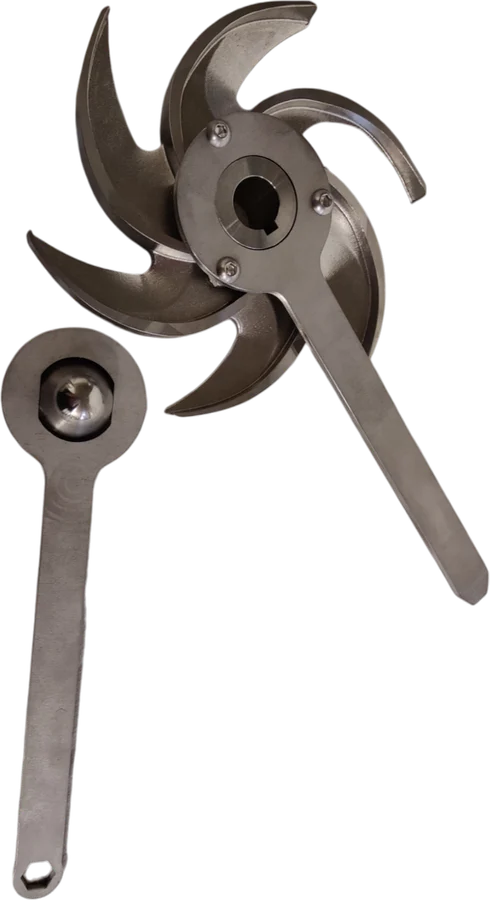

Girante aperta
Le pale non hanno il disco frontale: i passaggi restano ampi, i liquidi con particelle solide fini passano senza intasare, e girante e corpo pompa si lavano e si ispezionano facilmente.
Pressione massima di mandata 4,5 bar
A 50 Hz, con i modelli più grandi a portata zero: con l’acqua corrisponde a circa 45 m di prevalenza. Ogni modello ha la sua, nella tabella «Prestazioni per modello».
Guarnizioni in EPDM
Un elastomero molto usato nell’industria alimentare: regge bene l’acqua calda e i detergenti del lavaggio CIP.
AISI 316L a contatto
Tutte le parti a contatto con il prodotto sono in AISI 316L con finitura lucidata; la carcassa del motore è in AISI 316.

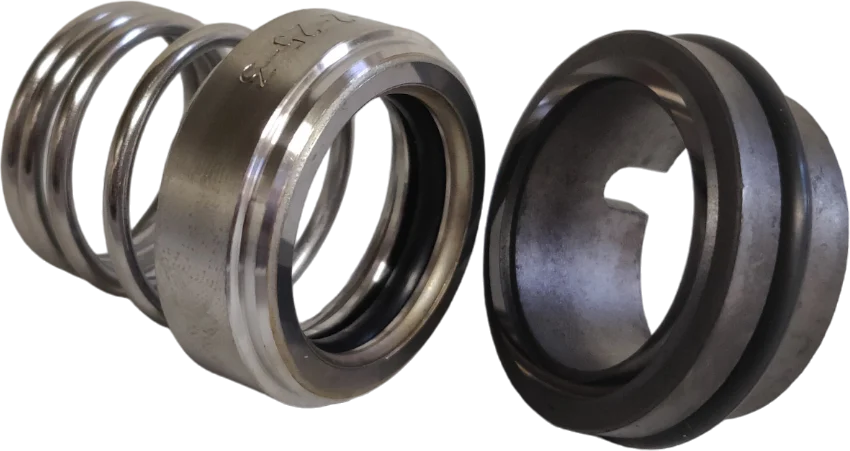

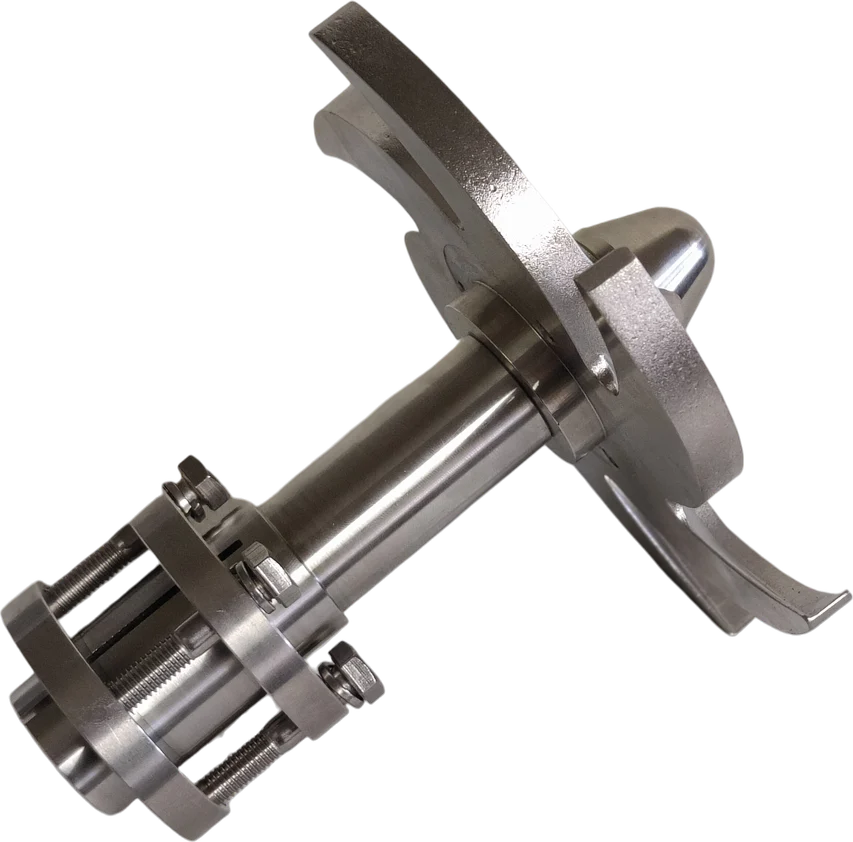

Tenuta meccanica su misura
La scegliamo in base al fluido e alla temperatura di esercizio. Se la tenuta va lavata o raffreddata di continuo c’è la versione flussata, FZ-CP FLUX.
Motore IP55 o IP69-K
Motore trifase 400 V, 50 o 60 Hz, IP55 di serie. Per i reparti lavati ad alta pressione c’è la FZ-CP IP69-K.

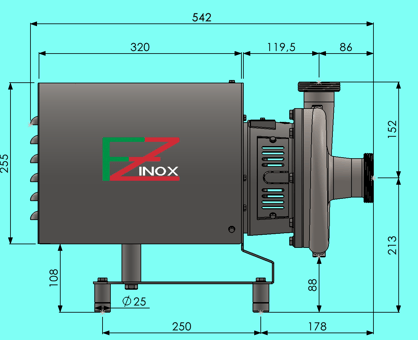

Modelli e dimensioni
Per potenza del motore elettrico. Misure indicative, non impegnative.
0.55 – 2.2 kW
FZ-CP05 Potenza 0.55 kW
FZ-CP07 Potenza 0.75 kW
FZ-CP11 Potenza 1.1 kW
FZ-CP15 Potenza 1.5 kW
FZ-CP22 Potenza 2.2 kW
3.0 – 7.5 kW
FZ-CP30 Potenza 3.0 kW
FZ-CP40 Potenza 4.0 kW
FZ-CP55 Potenza 5.5 kW
FZ-CP75 Potenza 7.5 kW

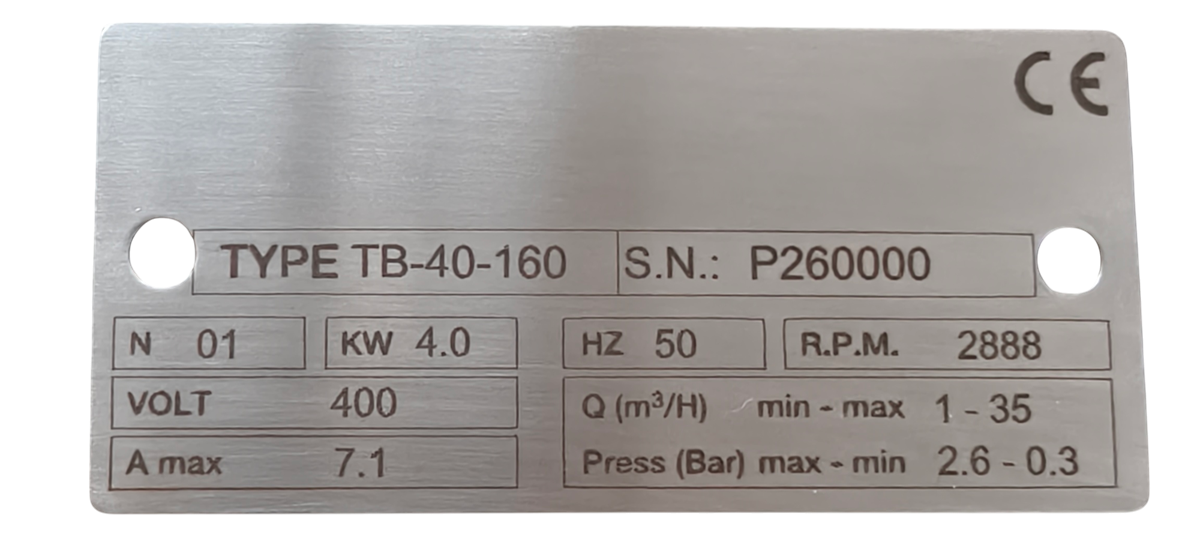

Costruita con il tuo nome
La targhetta può essere la tua
Ogni FZ-CP esce dall'officina con la targhetta in acciaio inox: modello, matricola, potenza, giri, portata e pressione — leggibili per tutta la vita della pompa.
✎
Il tuo logo e il tuo indirizzoSu richiesta incidiamo la targhetta con il tuo logo e il tuo indirizzo: la pompa arriva in impianto con il tuo nome.
↗
La curva della pompa che ordiniChiedici la curva di funzionamento della configurazione esatta che ti serve — qui trovi un fac-simile.👁 Guarda la curva fac-simile
Strumento interattivo — portate oltre 45m³/h, pressione oltre 45m: sfoglia le curve reali H–Q e trova la taglia giusta per il tuo punto di lavoro.
Prestazioni per modello
Valori a 50 Hz e 2900 giri/min, letti dalle curve H–Q qui sopra: portata massima e prevalenza massima, cioè a portata zero.
Modello
Potenza
Giranti Ø
Portata max
Prevalenza max
FZ-CP05
0.55 kW
105–115 mm
7 m³/h
14 m
FZ-CP07
0.75 kW
105–125 mm
12 m³/h
17 m
FZ-CP11
1.1 kW
105–145 mm
18 m³/h
25 m
FZ-CP15
1.5 kW
115–160 mm
25 m³/h
32 m
FZ-CP22
2.2 kW
130–175 mm
35 m³/h
38 m
FZ-CP30
3 kW
135–180 mm
40 m³/h
43 m
FZ-CP40
4 kW
155–180 mm
40 m³/h
45 m
FZ-CP55
5.5 kW
170–180 mm
48 m³/h
45 m
FZ-CP75
7.5 kW
180 mm
48 m³/h
45 m
Attacchi igienici
Ogni macchina monta l'attacco che usa la tua linea. Il DIN 11851 è il nostro standard — gli altri sono disponibili su richiesta.
Di serie
DIN 11851
Ghiera igienica filettata — lo standard dell'industria alimentare in Italia e in gran parte dell'UE.
Su richiesta
Tri-Clamp
Attacco a morsetto con sgancio rapido — si apre in un attimo per ispezione e pulizia.
Su richiesta
SMS 3008
Ghiera svedese per il lattiero-caseario — diffusa sulle linee internazionali di latte e bevande.
Su richiesta
Flange e altri
Flange imbullonate, IDF/RJT e altri attacchi igienici, per allinearci al tuo impianto.
Il tuo standard?
Dicci che standard usa la tua linea — costruiamo la pompa di conseguenza.

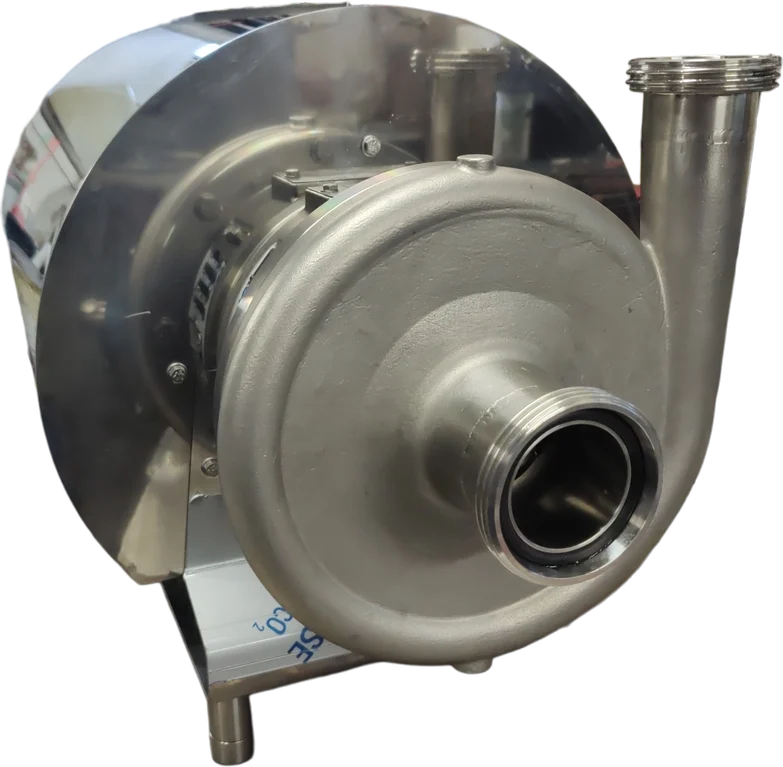

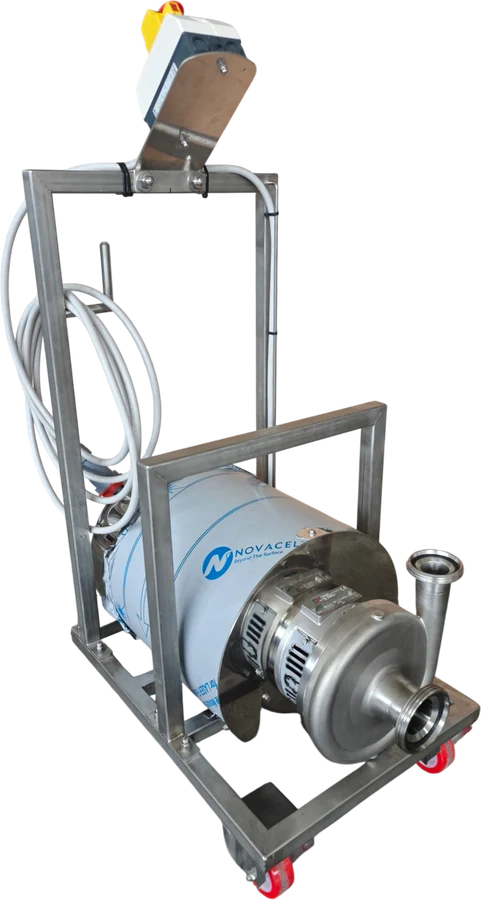

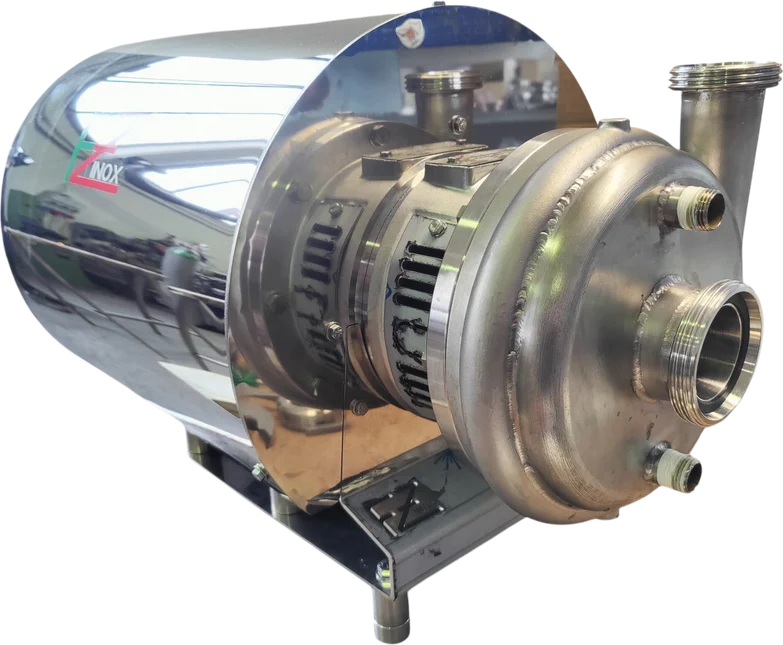

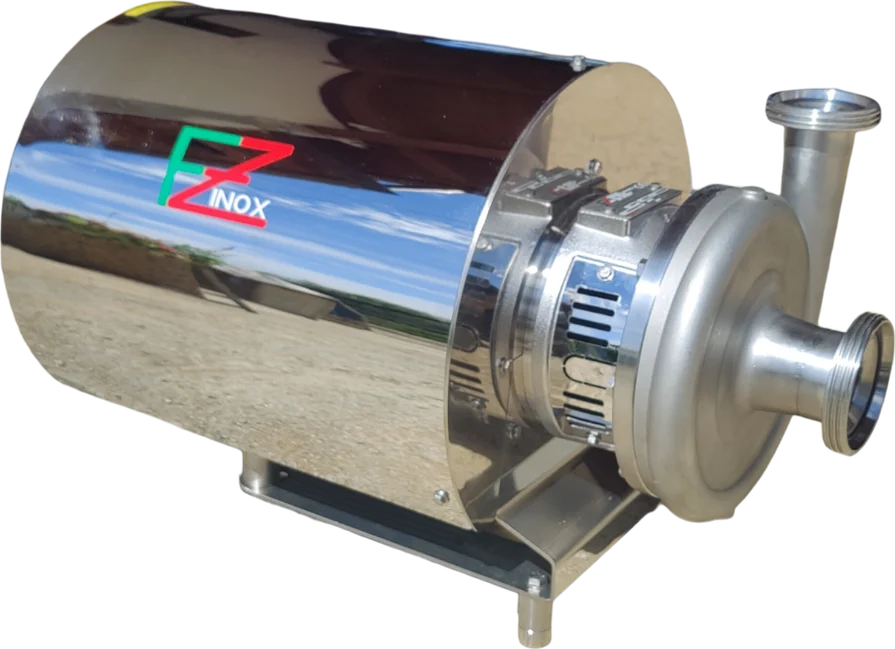

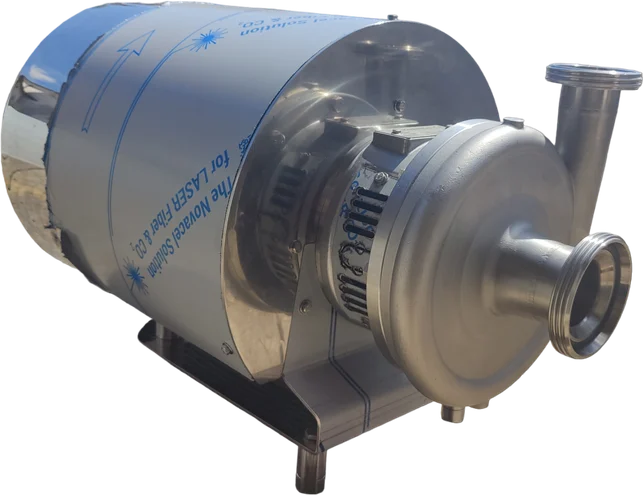

Dettagli e componenti
Tocca un'immagine per ingrandirla.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Domande frequenti
Le domande che ci fanno più spesso. Non trovi la tua? Scrivici.
Le pompe FZ-CP sono disponibili a 60 Hz?
Sì. Tutta la gamma FZ-CP è provata e curvata sia a 50 Hz (2900 giri/min) sia a 60 Hz (3500 giri/min) — le trovi entrambe nello strumento interattivo delle curve, nella scheda «50 contro 60 Hz».
Quali materiali sono a contatto con il prodotto?
AISI 316L su ogni parte a contatto con il prodotto, con finitura lucidata per l’igiene. La carcassa del motore è in AISI 316. Le guarnizioni sono in EPDM.
Che tenuta meccanica montate?
La tenuta meccanica si sceglie in base al tuo fluido e alla sua temperatura di esercizio — non è una scelta fissa, la definiamo insieme a te.
Che girante monta?
Una girante aperta: le pale non hanno il disco frontale, così i passaggi restano ampi, i liquidi con particelle solide fini passano senza intasare e la pompa si lava e si ispeziona facilmente.
Qual è la pressione massima di mandata?
4,5 bar a 50 Hz, con i modelli più grandi a portata zero: con l’acqua corrisponde a circa 45 m di prevalenza. I modelli più piccoli arrivano a meno: la prevalenza di ogni modello è nella tabella «Prestazioni per modello» e sulle curve.
Che attacchi igienici posso avere?
DIN 11851 di serie (Italia). Su richiesta Tri-Clamp, SMS, flange e altri attacchi igienici, per allinearci al tuo impianto esistente.
Esiste una versione per il lavaggio ad alta pressione?
Sì — la versione IP69-K, con motore adatto agli ambienti di lavaggio ad alta pressione e alta temperatura.
Costruite pompe su misura?
Sì. Ogni pompa è dimensionata sul tuo punto di lavoro — portata e prevalenza: mandaci i dati e la costruiamo su quelli.
Che certificazioni avete?
Marcatura CE e Made in Italy — progettata e costruita interamente nella nostra officina di Thiene (VI).
